Il m’est arrivé, lors d’un dépannage, de passer une après-midi entière à chercher pourquoi une connexion réseau refusait de fonctionner, pour finalement découvrir un simple câblage RJ45 mal respecté. J’ai vu plus d’une fois des débits bridés à 100 Mbps alors qu’ils devraient atteindre le Gigabit, simplement à cause d’une erreur sur l’ordre des fils.
Pour éviter ces galères et t’assurer que ton réseau tourne à plein régime, comprendre le RJ45 pinbelegung est fondamental. C’est ce que je vais t’expliquer ici.
Comprendre le connecteur RJ45 et son câblage
Le connecteur RJ45 (8P8C) est la pierre angulaire des réseaux Ethernet, assurant la connexion physique entre tes appareils. Son rôle est de transmettre des données, et l’ordre précis des 8 fils détermine la performance. Un câblage mal respecté peut limiter ta connexion à 100 Mbps, voire empêcher tout fonctionnement.
La disposition de ces fils suit des normes strictes comme T568A et T568B, que nous allons décortiquer.
Le rôle fondamental du RJ45 (8P8C) dans ton réseau
Le connecteur RJ45, aussi appelé 8P8C, est essentiel pour établir tes connexions réseau. Il assure la liaison physique entre tes équipements informatiques.
Son rôle principal est de permettre la transmission des données au sein des réseaux Ethernet. Il est compatible avec diverses catégories de câbles, comme les Cat5e, Cat6, ou Cat6a.
Sans un RJ45 correctement serti, tes appareils ne pourront pas communiquer efficacement. C’est la base de toute installation réseau stable.
Pourquoi l’ordre des fils est si important pour la connexion
L’agencement précis des 8 fils à l’intérieur du connecteur RJ45 n’est pas une question de décoration. Il dicte directement la manière dont les données circulent dans ton réseau.
Un mauvais ordre peut entraîner des erreurs de transmission. Cela impacte directement la performance et la fiabilité de ta connexion.
Pour éviter ces problèmes, il existe des normes de câblage bien définies. Le respect de ces standards est la clé d’un réseau qui fonctionne comme il se doit.

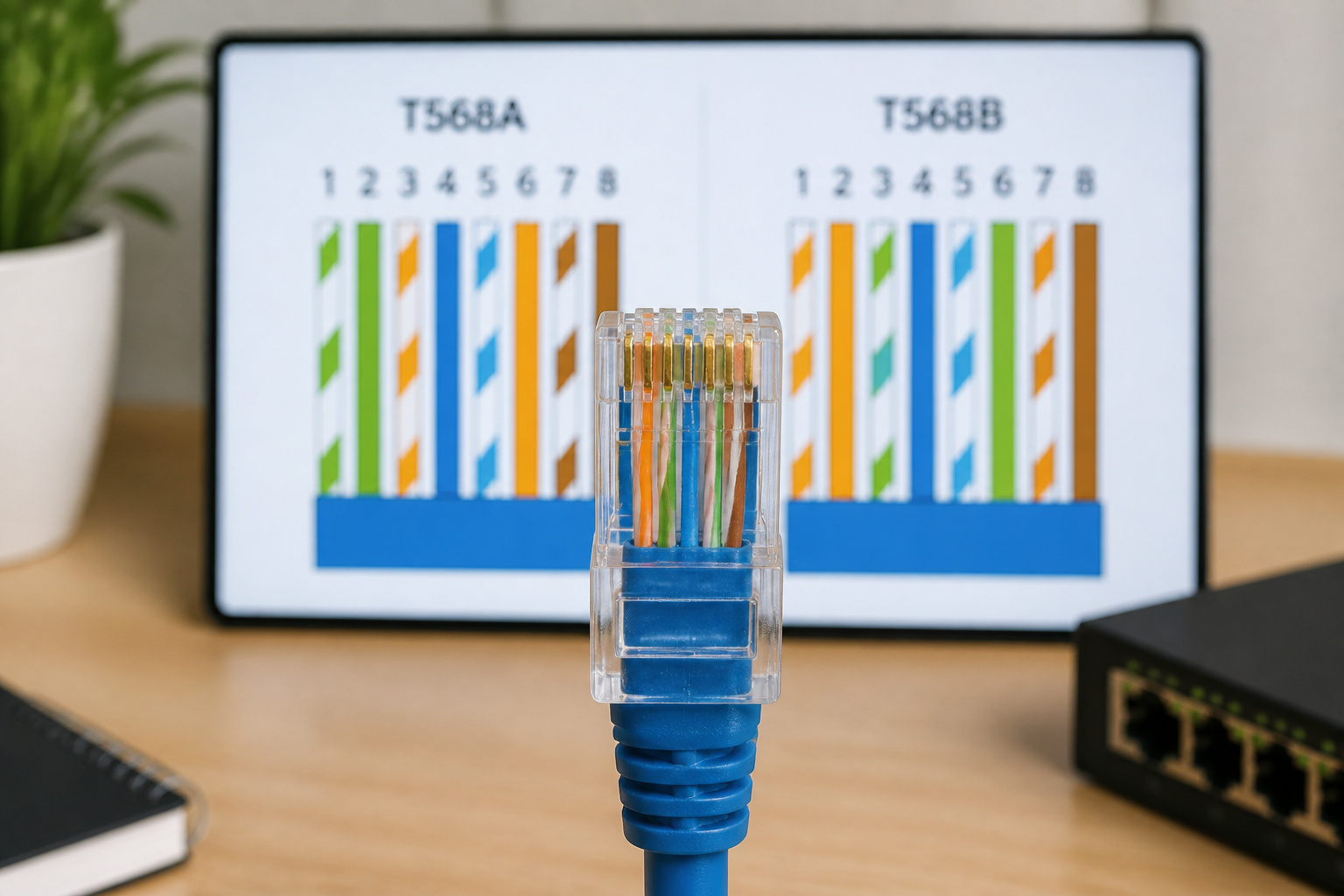

Les normes T568A et T568B : la clé de la compatibilité
Mais pour garantir cette bonne circulation des données, l’ordre des fils doit suivre des règles précises. Les normes T568A et T568B sont là pour ça.
Plongée dans la norme T568A : l’ordre des couleurs
La norme T568A définit un agencement spécifique pour les 8 fils de ton câble réseau. Chaque couleur a sa place attitrée pour assurer la bonne transmission des signaux. Il faut bien suivre cette séquence pour un sertissage réussi.
Voici la correspondance exacte des couleurs pour la norme T568A, de la broche 1 à la broche 8.
- Broche 1 : Blanc/Vert
- Broche 2 : Vert
- Broche 3 : Blanc/Orange
- Broche 4 : Bleu
- Broche 5 : Blanc/Bleu
- Broche 6 : Orange
- Broche 7 : Blanc/Marron
- Broche 8 : Marron
Décryptage de la norme T568B : l’alternative populaire
La norme T568B est une autre façon d’organiser les fils dans un connecteur RJ45. Elle est très répandue, notamment dans les installations professionnelles et domestiques.
Elle utilise les mêmes couleurs mais dans un ordre légèrement différent, ce qui peut prêter à confusion si on ne fait pas attention. C’est une alternative tout aussi valide que la T568A.
Voici la correspondance des couleurs pour la norme T568B, broche par broche, pour que tu puisses bien la distinguer :
- Broche 1 : Blanc/Orange
- Broche 2 : Orange
- Broche 3 : Blanc/Vert
- Broche 4 : Bleu
- Broche 5 : Blanc/Bleu
- Broche 6 : Vert
- Broche 7 : Blanc/Marron
- Broche 8 : Marron
Différences subtiles mais capitales entre T568A et T568B
La différence majeure entre T568A et T568B réside dans l’échange de position de deux paires de fils. Ce sont principalement les paires verte et orange qui permutent.
Malgré ce changement, les fonctions de transmission et de réception des données restent identiques pour les deux normes. Le signal passe bien par les bonnes broches dans les deux cas.
L’essentiel est la cohérence : tu dois impérativement utiliser la même norme sur toutes les prises de ton installation pour éviter les soucis.
Câble droit ou croisé : quand utiliser quoi ?
Tu connais maintenant les deux standards de câblage. Mais savais-tu qu’il existe aussi des câbles conçus différemment pour des usages spécifiques ? On parle de câbles droits et de câbles croisés.
Le câble droit : le standard pour relier des équipements différents
Le câble droit, aussi appelé « patch cable », est le plus courant dans un réseau. Il relie des appareils de types différents.
On l’utilise typiquement pour connecter un ordinateur à un switch, ou un routeur à un modem. Les deux extrémités du câble sont câblées selon la même norme, T568A ou T568B.
C’est le choix par défaut pour la majorité de tes connexions réseau. Il assure une communication directe et sans complication.
Le câble croisé : la connexion directe entre machines
Le câble croisé, quant à lui, était historiquement utilisé pour connecter deux appareils similaires directement entre eux. Pense à relier deux PC sans passer par un switch.
Sa particularité réside dans son câblage : une extrémité suit la norme T568A, tandis que l’autre extrémité est câblée selon la norme T568B. Ce croisement des fils permet d’inverser les émetteurs et récepteurs.
Il était indispensable pour certaines configurations réseau spécifiques. Il permettait une communication directe entre deux équipements de même type.
L’obsolescence du câble croisé grâce à l’Auto MDI-X
Heureusement, une technologie nommée Auto MDI-X a largement rendu les câbles croisés obsolètes. Elle est intégrée dans la plupart des équipements réseau modernes.
L’Auto MDI-X détecte automatiquement le type de câble connecté et ajuste la transmission en conséquence. Il n’y a donc plus besoin de choisir le câble adapté.
Aujourd’hui, privilégie systématiquement les câbles droits. Ils fonctionnent dans quasiment toutes les situations grâce à l’Auto MDI-X.
Bonnes pratiques et dépannage pour un câblage fiable
Maintenant que tu maîtrises les différents types de câbles et les normes, parlons de ce qui fait la différence entre un réseau qui fonctionne et un réseau qui patine. Les détails comptent, surtout lors du sertissage.
L’impact de la torsion des paires sur la qualité du signal
Chaque paire de fils dans un câble Ethernet est torsadée. Cette torsion n’est pas là par hasard ; elle minimise la diaphonie, c’est-à-dire les interférences entre les fils.
Lors du sertissage, il est crucial de détorsader les paires le moins possible. Une torsion trop faible dégrade la qualité du signal.
Le respect de la longueur des fils exposés est donc primordial pour la performance de ton réseau. Garde cette longueur au minimum nécessaire.
Gigabit Ethernet et PoE : des exigences spécifiques pour tes paires
Pour atteindre les vitesses du Gigabit Ethernet (1 Gbps), certaines paires de fils sont utilisées de manière spécifique. Il faut s’assurer qu’elles sont bien connectées.
De plus, le Power over Ethernet (PoE) utilise également certaines de ces paires pour alimenter les appareils en électricité. Cela demande une connexion encore plus fiable.
Un câblage soigné et conforme aux normes est donc indispensable pour supporter ces technologies gourmandes en bande passante et en énergie.
Tester la continuité : l’outil indispensable pour vérifier ton travail
Après avoir serti un câble, il est impératif de vérifier son bon fonctionnement. L’outil le plus simple et efficace pour cela est un testeur de câble réseau.
Il te permet de contrôler la continuité de chaque fil et de t’assurer que l’ordre des couleurs est correct des deux côtés. C’est une étape non négociable.
Les testeurs indiquent souvent les défauts comme les courts-circuits ou les fils mal connectés. C’est ton meilleur allié pour éviter les mauvaises surprises.
Diagnostiquer une perte de débit : quand le câble est le coupable
Si ta connexion internet est lente, le câble réseau est souvent le premier suspect. Un mauvais sertissage ou un câble endommagé peuvent être en cause.
Un câble non conforme aux normes peut limiter ta vitesse, par exemple, te bloquant à 100 Mbps au lieu des 1 Gbps théoriques. C’est frustrant quand on s’attend à mieux.
Vérifie toujours tes câbles avec un testeur avant de chercher des problèmes plus complexes. Cela te fera gagner un temps précieux.
Maîtriser la RJ45 pinbelegung, c’est s’assurer une connexion réseau stable et performante. En respectant scrupuleusement les normes T568A ou T568B et en vérifiant la torsion des paires, tu garantis la fiabilité de tes câbles. N’attends plus pour optimiser ton réseau ; un câblage bien pensé est la clé d’une performance réseau durable et sans faille.
